안녕하세요 포디믹스입니다 !

여러분! AR 이 요즘 뜨는 거 아시나요?

AR 이란?

가상 현실(Virtual Reality)이 이미지, 주변 배경, 객체 모두를 가상의 이미지로 만들어 보여 주는 것인 반면,

증강 현실(Augmented Reality)은 추가되는 정보만 가상으로 만들어 보여줍니다.

즉 증강 현실은 현실 세계의 실제 모습이 주가 된다는 점에서 가상 현실과 다릅니다.

예를 들면 포켓몬 go 와 같이 현실 세계를 중심으로 가상의 정보를 추가하는 게임을 말하는 것이죠!

이처럼 셀카에 스티커가 들어가는 어플도 증강 현실이라고 볼 수 있어요!

AR이 어떤 느낌인지 감이 오시나요?

그 래 서

이번엔 게임을 배경으로한 AR 디오라마를 가져왔습니다!! (뚜둥!)

디오라마로 생동감 있게 게임 하기 위해 의뢰 제작을 맡겨주셨어요 ㅎㅎ

교육용 게임을 목적으로 하며

정글 생태계를 보드게임을 배경으로 한 디오라마

예요!

설계부터 완성까지 보여드릴게요~

설계 및 모델링

1. 전달받은 도안

2. 제작을 위한 모델링


먼저 처음에 의뢰 받았던 디자인 입니다!



설계도

3d 프린터로 말판과 미니어쳐들을 출력해서

디테일한 색상까지 입혀주셨어요.

"강물은 투명하게 흐르듯이 제작, 나무는 뾰족한 느낌을 살려서 제작

다리 및 그 밖 프랍 또한 보여지는 대로 제작 하는 것" 등 세부 사항에 적어주셨습니다!

여기 까지가 제작 들어가기 전, 전달 받은 사항 및 설계도안이에요 ~

744530e4c3f9b9b01aec68a0736c756d_1658294919_06.JPG모델링

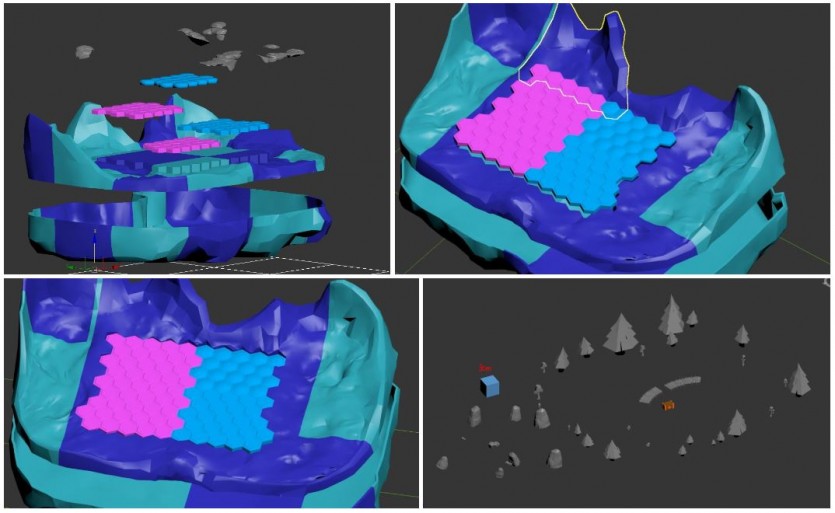

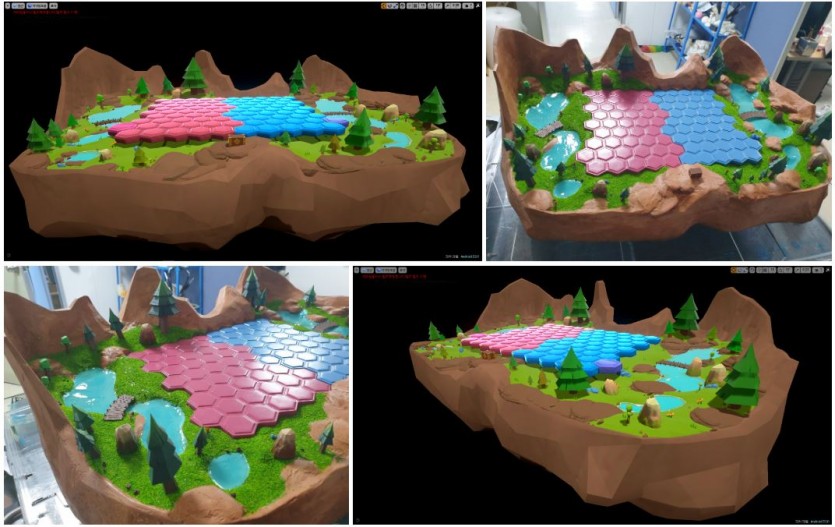

지형은 원활한 제작을 위해 크게 상/하로 2등분,

2등분한 지형을 조각내어 3D 프린터로 출력합니다.

가운데에 있는 분홍색과 파란색 두 가지 컬러로 대칭이 되도록 말판을 출력 해주고요!

지표면 위로 울퉁불퉁하게 솟아오른 바위산 따로 출력해주고

네 번째 컷과 같이 나무와 돌, 보물상자를 출력/도색작업 후

배치하여 꾸며주는 것이 제작 하기 앞서 세운 틀 입니다.

제작 및 출력

1. 출력

2. 도색

3. 부착

744530e4c3f9b9b01aec68a0736c756d_1658294942_13.JPG744530e4c3f9b9b01aec68a0736c756d_1658294951_56.JPG

하 부분 출력 및 부착

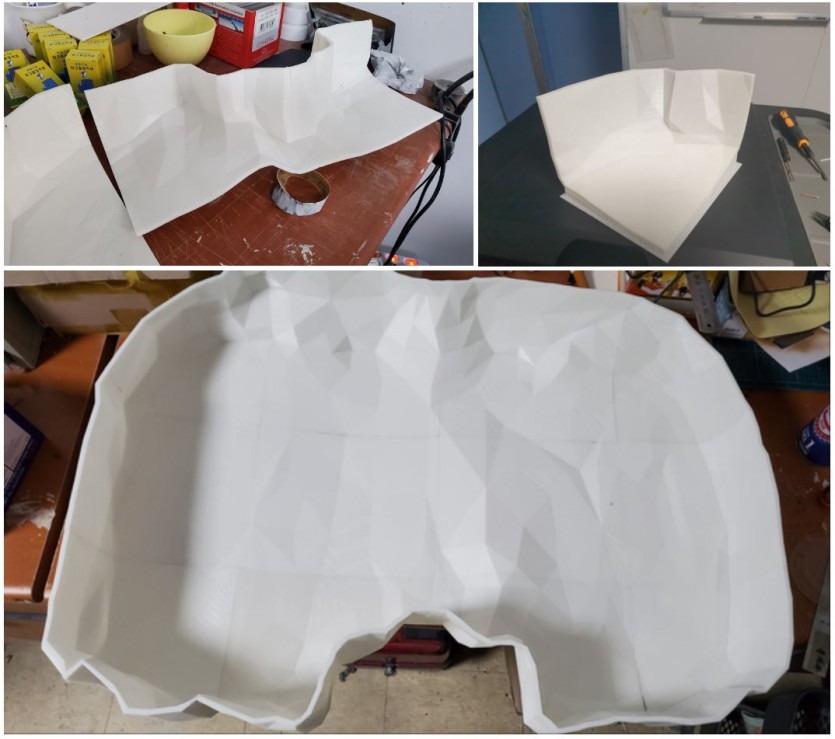

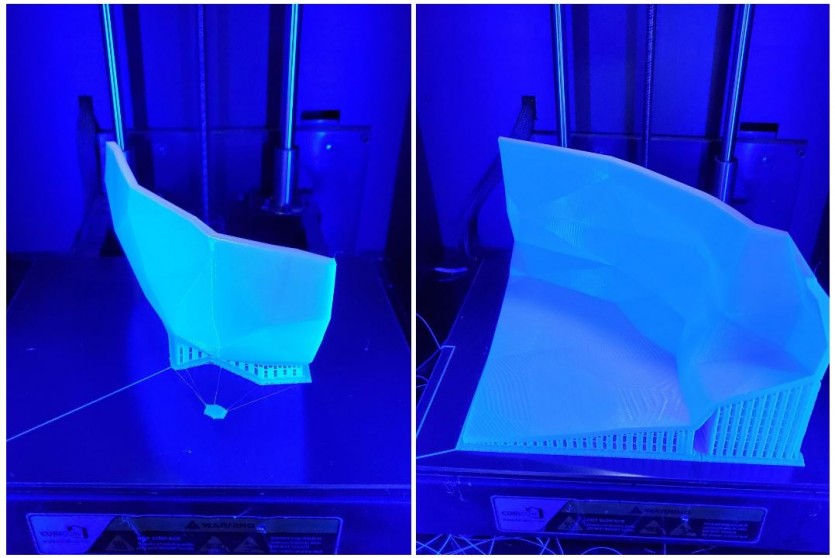

먼저 스케일을 해당 크기에 맞게 조절하여 3D 프린터를 통해 출력해 주었습니다!

워낙 크기가 큰 지형부분이라서

앞서 계획과 같이 조각내어 여러차례 출력하였습니다.





#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

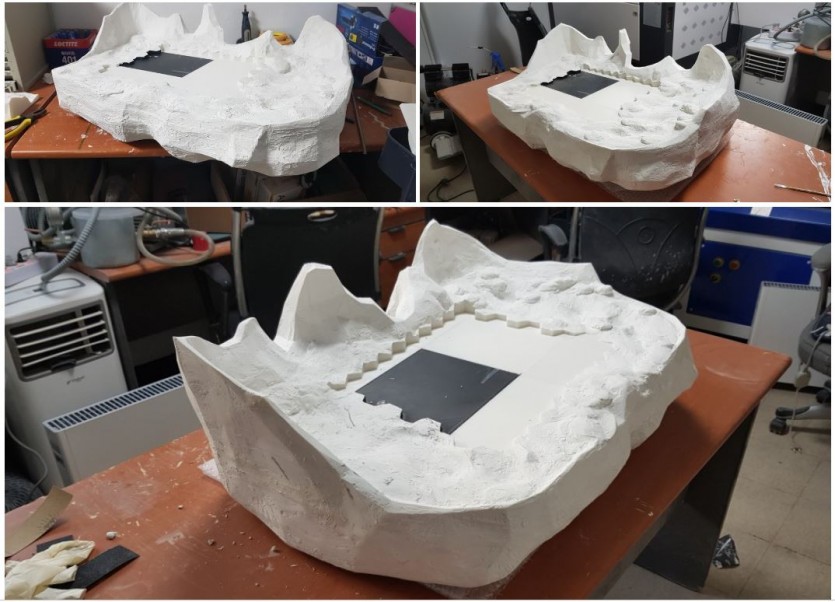

상/하 지표를 조각낸 사출물을 모두 부착해줍니다.

상/ 하 지표를 부착해주면 바닥면은 끝!

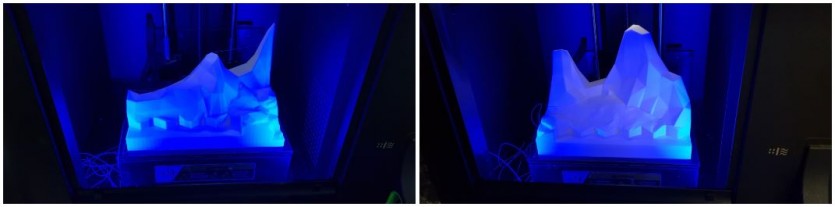

모델링 사진처럼 위로 솟아오른 산 출력

모델링 도안에서 보셨듯이 큰 바위산들을 따로 출력 해줍니다!




진짜 지형 지표 붙이기 완성!

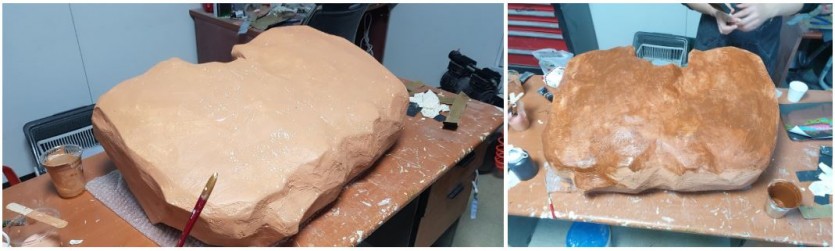

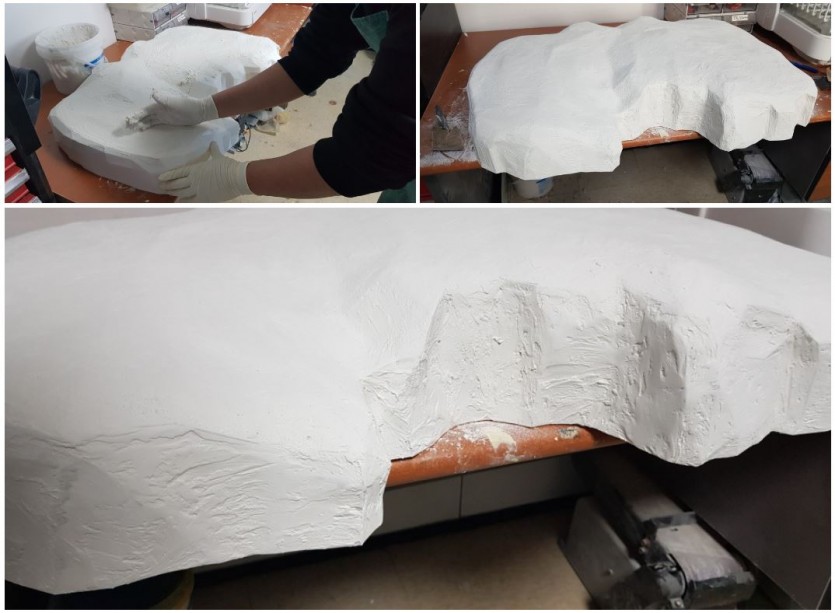

모두 붙인 지표면은 표면가공을 위해 핸디코트를 펴발라서 말립니다.

그 후 사포를 가지고 표면을 갈아서 전체적으로 표면을 부드럽게 만들어 줍니다.

고객님의 요구해주신 사항에 따라

바위나 돌 부분은 질감을 약간 거친 느낌으로 자연스럽게 처리 해주기 위해

울퉁불퉁하게 사포질로 표면마감을 해줍니다!




#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

바위산까지 완벽하게 붙인 지형 상태에서

모델링 사진에 보이는 갈색으로 도색 진행하는 과정입니다!!

생동감을 더해주기 위해 여러번 덧칠해주는 거 보이시나용~?





#미니어쳐 #출력 #도색

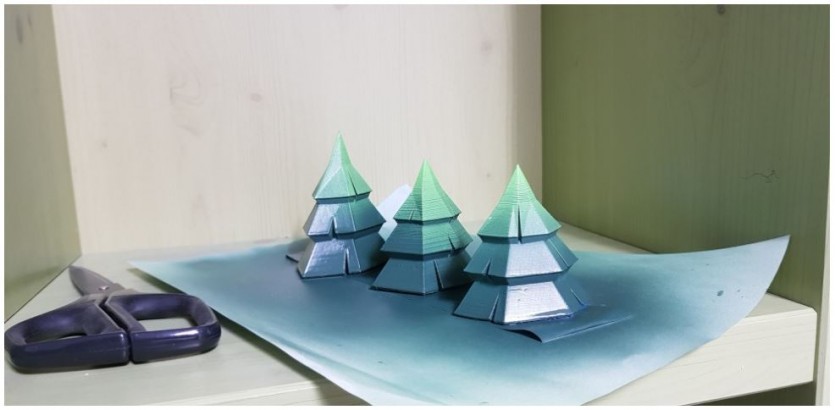

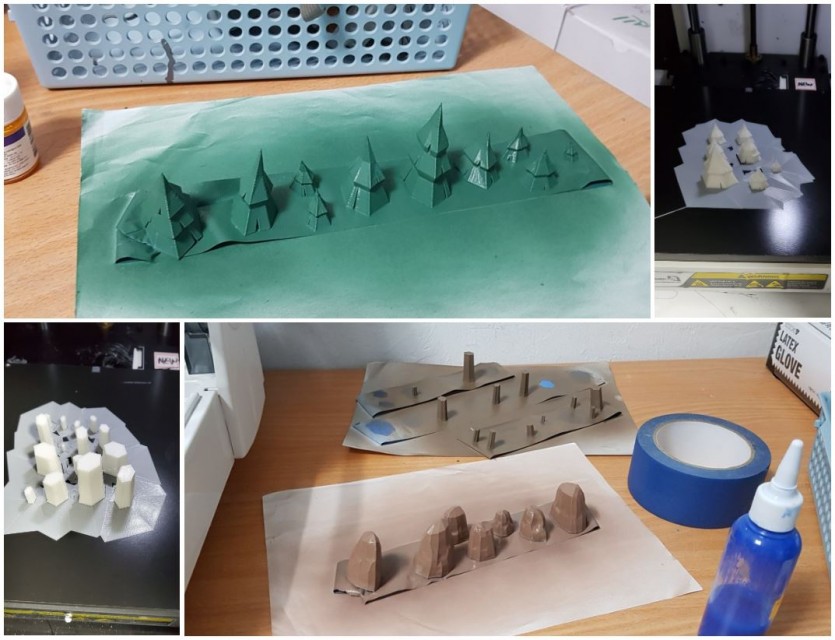

모델링 사진에 있던 나무들과 돌들을 표현해줄 거에요!!

돌과 나무들 모형대로 3D 프린터로 출력하고

밑바탕 도색 작업까지 마쳐줍니다.


★ 완 벽 한 디 테 일 ★

나무 디테일 보이시나요?

나뭇잎의 윗부분부터 진해지는 작은 디테일을

돌과 다리와 같은 다른 미니어쳐들도

도색 작업으로 표현해줍니다!




#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

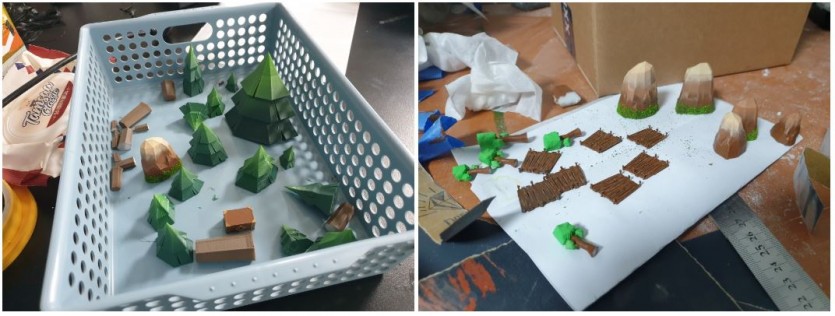

이 친구들은 3D 프린터로 출력한 미니 바위, 아이템, 나무 등등

도색 작업까지 마친 조형물 입니다!

너무 귀엽지 않나요 ?




말판

그!리!고!

이 디오라마의 메인인 대결 구도의 말판!

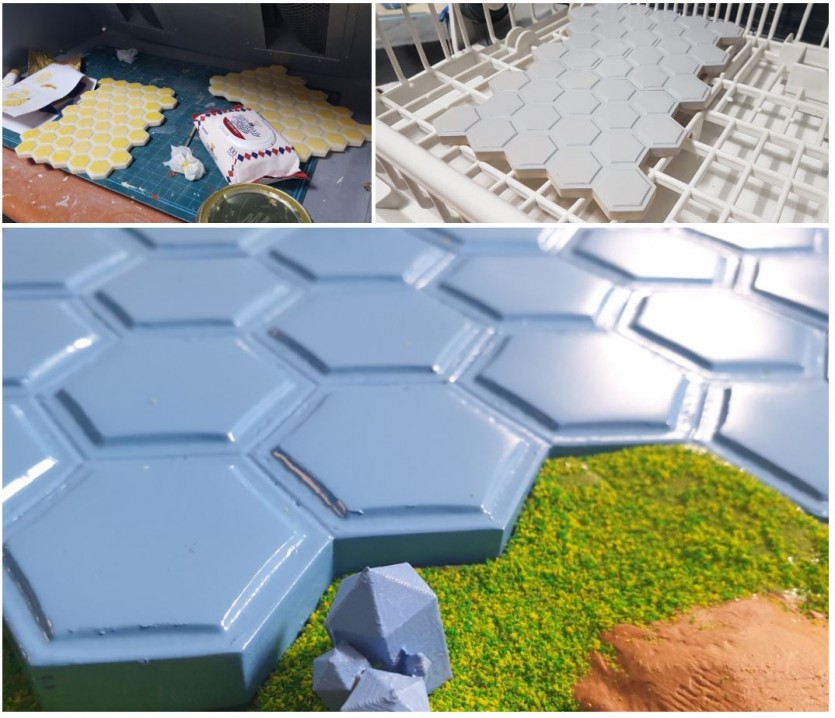

이것 또한 3D 프린터로 말들을 끼워맞출 수 있게 대칭으로 출력하여

퍼티작업 수행 후 매끄럽게 만들어줍니다.

퍼티작업이 끝나면

각각 핑크색, 하늘색으로 도색 작업을 해줍니다.





#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

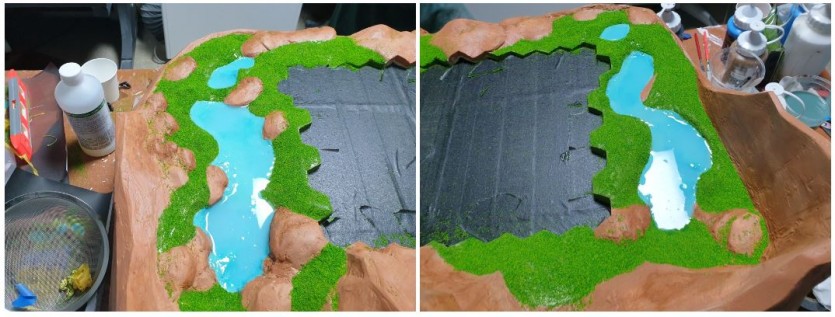

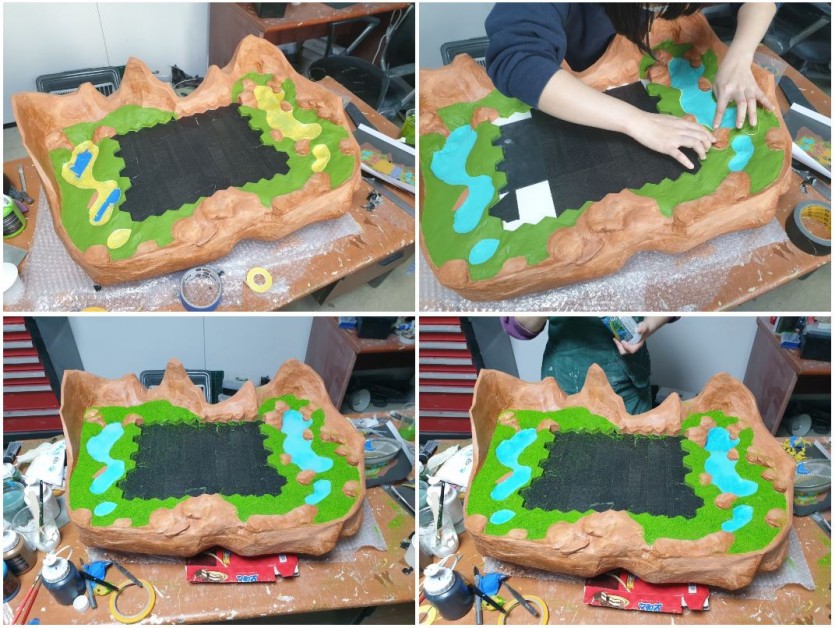

바닥면은 잔디 느낌의 풀 질감으로 처리 해달라고 요청 해주셔서

도색이 완료된 판위에 초록색 잔디질감의 재료를 골고루 분포시켜 붙였습니다.

그리고 설계도에 있는 강물 위치에 도색 작업을 해줍니다.

생동감 있는 물 표현을 위해 물표현제로 해당 위치에 뿌려줍니다!




#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

쨘-

아! 그 전에 완성해놓은 미니어쳐들을 소환해볼까요~?




#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

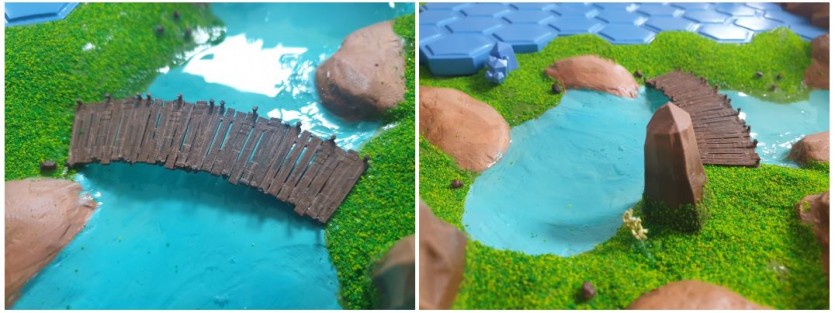

이렇게 땅과 땅 사이에 다리를 붙여주고





#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

나무, 바위, 보물상자들도 제 위치에 고정시켜줍니다!


#미니어쳐 고정 끝!

미니어쳐들을 부착해준 뒤

이제 말판으로 메인에 끼워 맞춰주면.... !!





#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

#3D프린터 를 통해 출력 후 퍼티/도색 작업까지 마친 말판들을

메인에 끼워 줍니다!

진짜진짜 완성이에요!!

이제 완성된 작품을 자세히 볼까요?!






#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

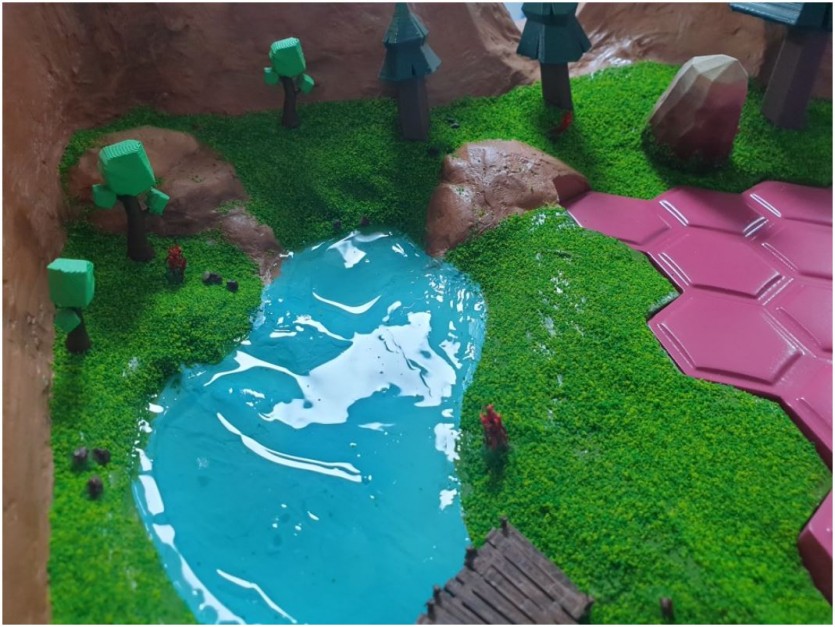

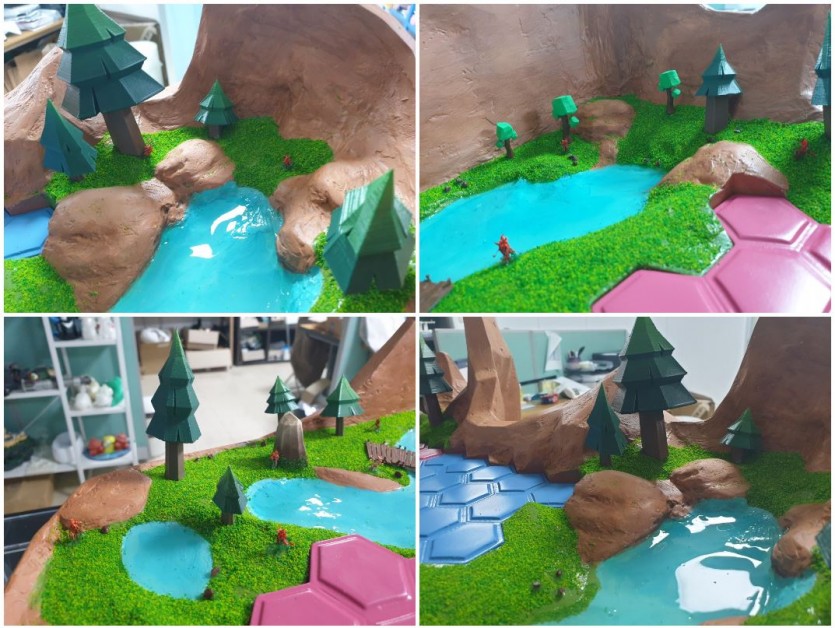

파릇파릇한 잔디와 흐르는 듯한 강물 표현 보이시나요?

이렇게 작은 것까지 하나하나 디테일을 놓치지 않았다니 . . .

★.완.벽.해.★




#3D프린트 #3D프린팅 #디오라마 #지형 #미니어쳐 #제작의뢰 #대전 #천안 #지형제작 #디오라마제작 #미니어쳐제작

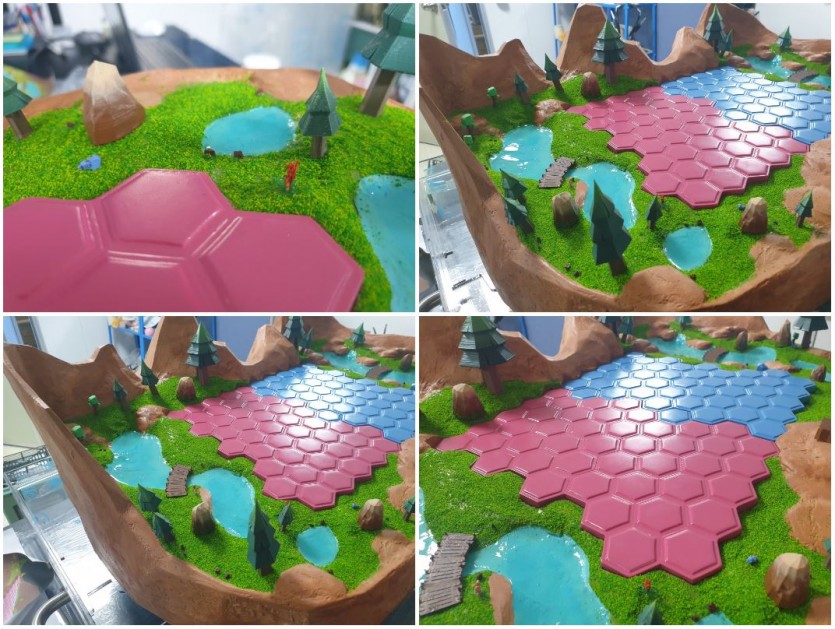

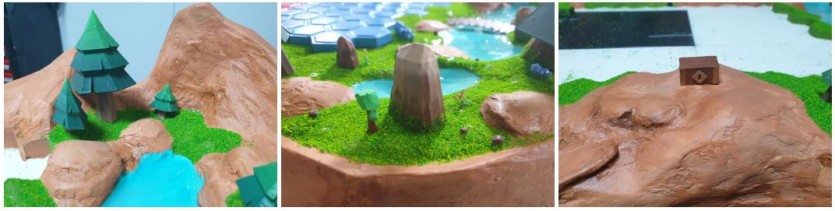

멀리서 본 디오라마 입니당!

전달받은 설계 도안이랑 같이 보니까 거~의 똑같죠?


총 틀은 아크릴로 제작했으며 제작된 아크릴 위로 지형을 올려 고정시킨 다음

뚜껑을 덮음으로써 최종적으로 완성했습니다 !

디오라마 제작에 관련해서 궁금한 사항이 생기면 언제든 문의 주세요 !

디오라마 뿐만 아니라 3D 프린터를 통해 시제품, 모형제작, 졸업작품 등

다양한 작품들을 제작합니다.
