3d프린팅-자물쇠반납함(1편)

페이지 정보

작성자포디믹스 댓글 0건 조회 215회 작성일 21-02-02 14:43

본문



안녕하세요 포디믹스입니다! ㆅ



글 제목에 있는 것처럼

오늘은 무엇을 만들건지 아시겠죠?!!!!

자물쇠 모양의 사물함 기능을 하는

이동 가능한 렌터함인데요!



의뢰받아서 제작한 자물쇠 랍니다!

지금 바로 바로 바로 바로 보여드릴게용!!


§

모델링

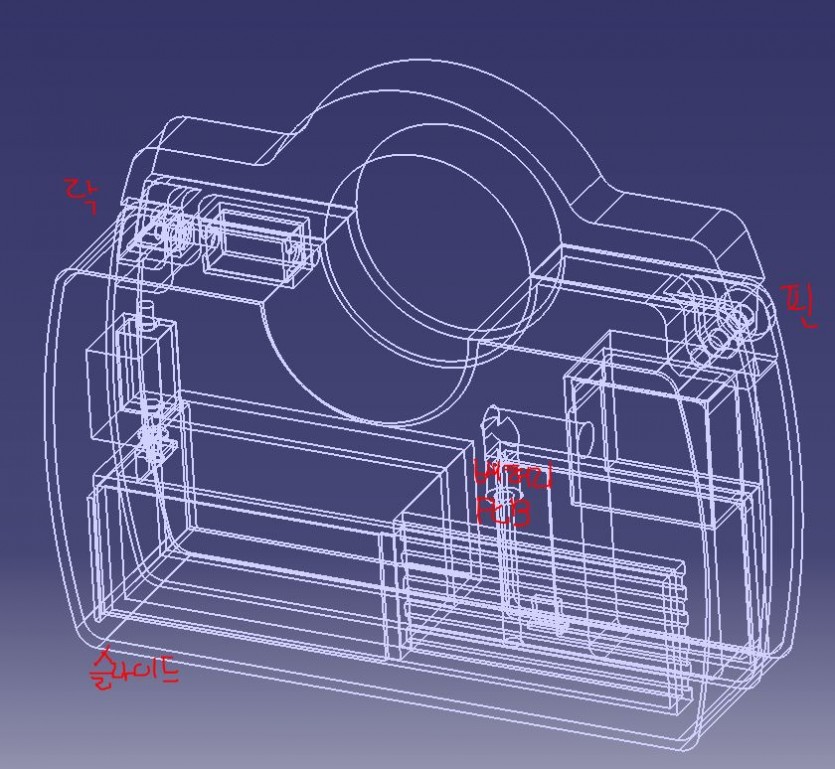

디자인은 이렇게 생겼습니다!

이렇게 생긴 본체를 3d 프린터로 출력해줄 거에요




이렇게 본체를 나눠서 프린팅 하게 될 건데

아마

저 내부 공간에서 의아하실 건데용


왜 이렇게 모델링 했는지 부가 설명 해드릴게요!!


내부에 잠금 장치랑 걸쇠를 고정해줄 ,

잠기고 열리는 것을 통제해주는 pcb 기판

잠기고 열리는 슬라이드 로 이루어져 있는

기능적인 구조 입니다!!





이 기능 적인 구조에서 충전도 할 수 있게 충전 단자도 옆면에서 빼주고


자물쇠의 걸쇠가 열리고 닫히고 반복할 수 있는 구조로 설계 되어야 한답니다!



§

출력과정




먼저 자물쇠의 고리가

백미러에 걸릴 수 있게끔 수치를 먼저 알아보는 과정입니다!

슬라이더 내부엔 차 키가 들어가야하니까

차 키의 수치도 미리 쟀습니다.



수치를 알아낸 기반으로


자물쇠 형태의 본체와 걸쇠를 출력해줍니다.

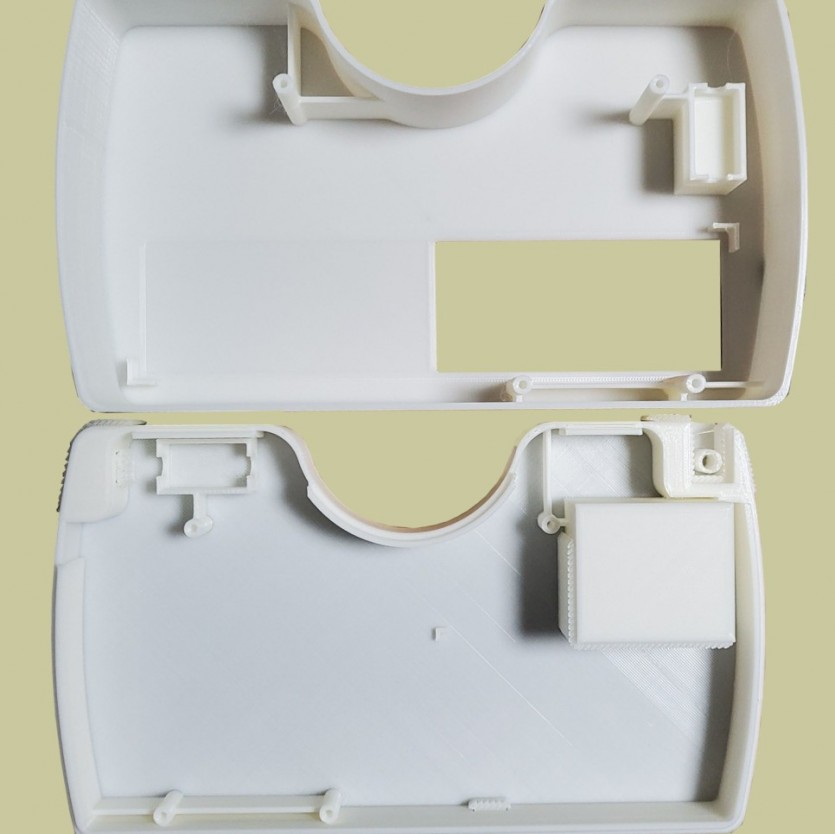

본체의 앞면과 뒷면을 나누어서 출력해주었어요.

내부에 회로 기판이랑 슬라이더를 통한 내부 공간을 확보해주고

자물쇠 걸쇠가 잠기는 장치가 들어갈 공간도 확보해줍니다~

** 내용상 일부 잘림 현상을 방지해서 2편에서 이어 보여드릴게요!
