발명품-비상등 워터스크린(1편)

페이지 정보

작성자포디믹스 댓글 0건 조회 242회 작성일 20-12-01 11:05

본문

안녕하세요 포디믹스 입니다 ~

오늘 보여드릴 제품은 발명품인데요

3D프린팅 출력을 통해

복합 비상등 워터스크린을 제작하였습니다 !


워터스크린은 빛을 흐르는 물에 비추었을 때,

빛이 물을 다 통과하지 못하고 반사되어 나오는 성질을 이용하는 것이에요.

배관에 구멍을 뚫어 물줄기가 얇은 수막을 형성하도록 한 뒤 OHP 필름에 찍힌 영상을

수막을 향해 영사하면 수막 위로 흐릿한 영상을 확인할 수 있습니다 ~








모델링

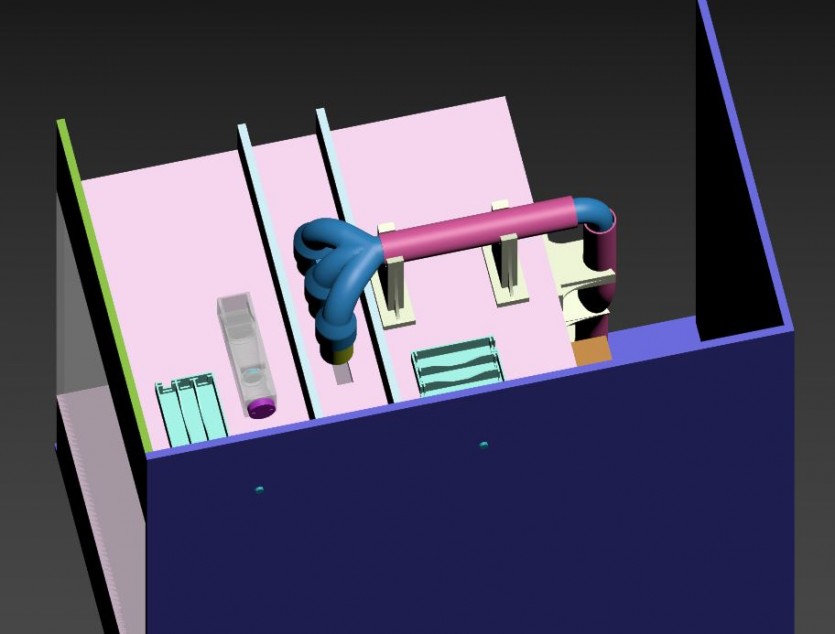

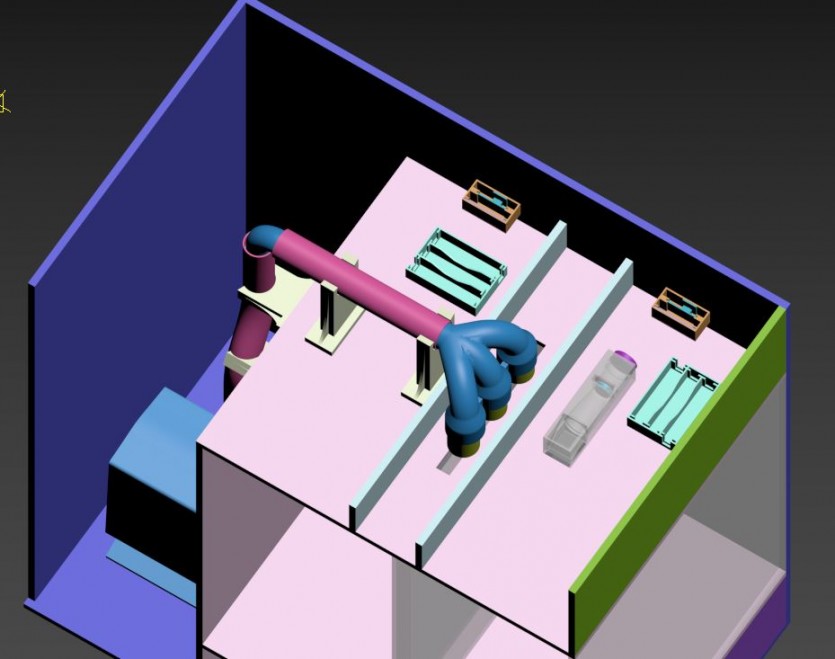

3D 모델링한 모습입니다 !

수조에서 노즐을 통해 모터를 이용하여 일정한 수압으로 물을 펌핑하면

미세한 물의 입자들이 역류하며 위로 뿜어져 나옵니다 !

이 때 뿜어져 나온 물을 스크린 삼아 영상을 투사하여 줄 거에요.

워터스크린을 제작하기 전에 필요한 부품부터 알아보도록 할게요 !

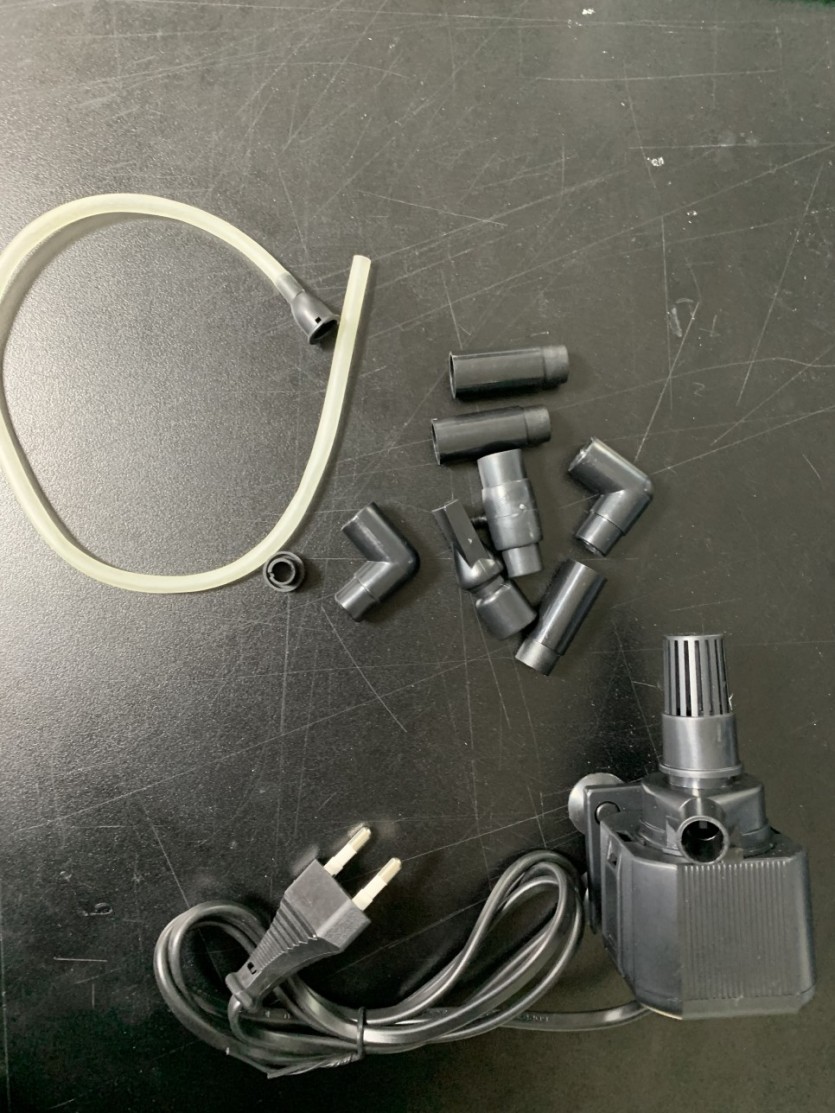

소형 모터

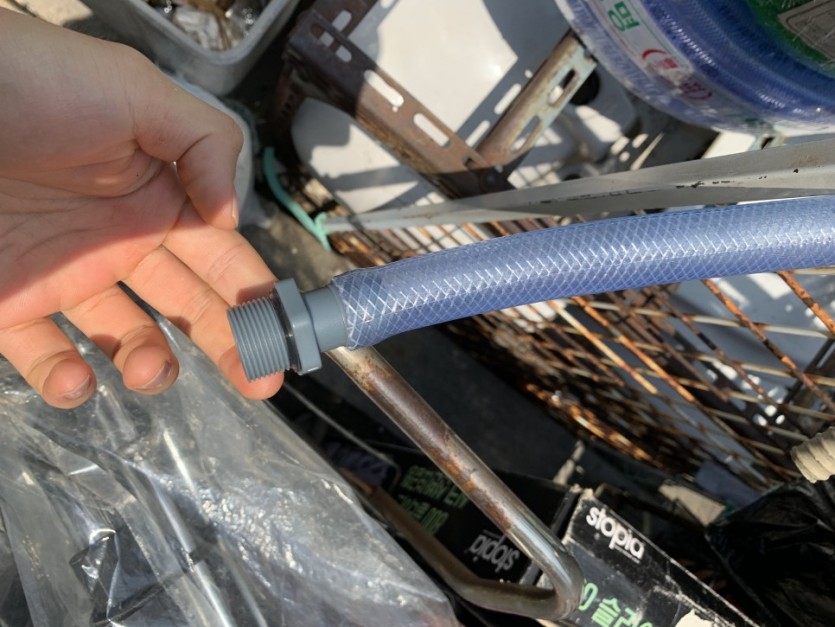

배관

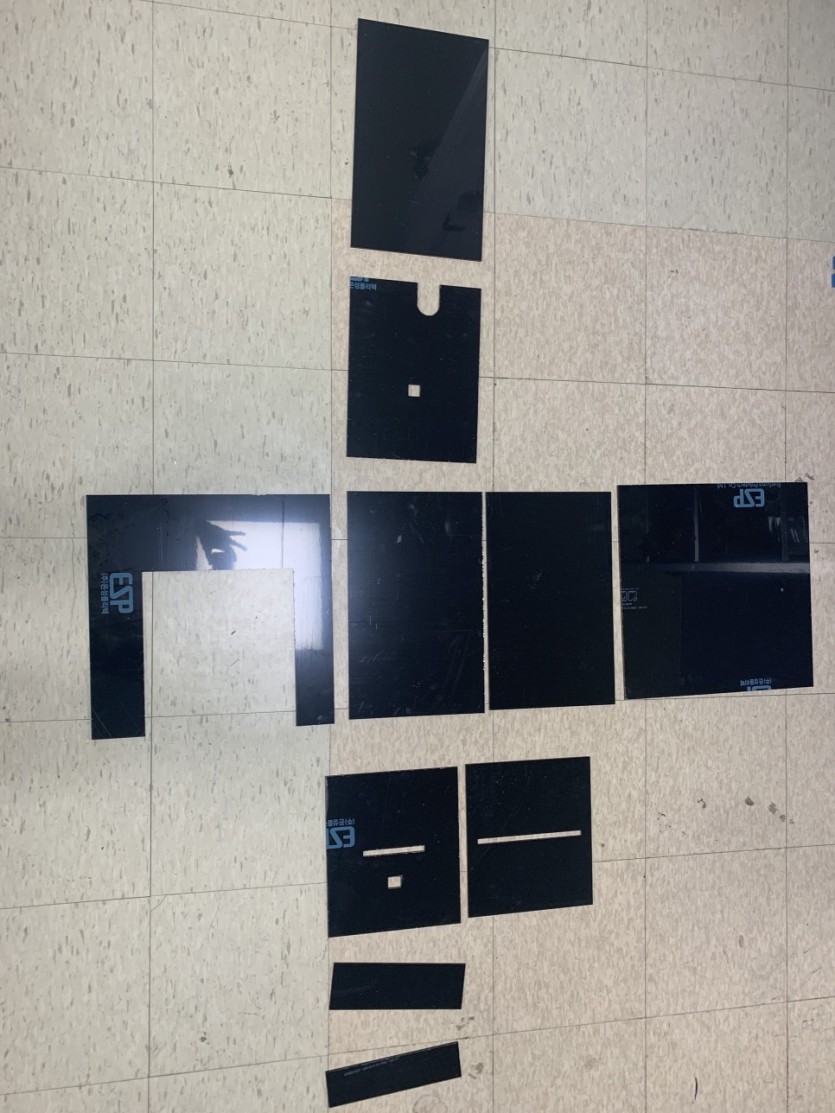

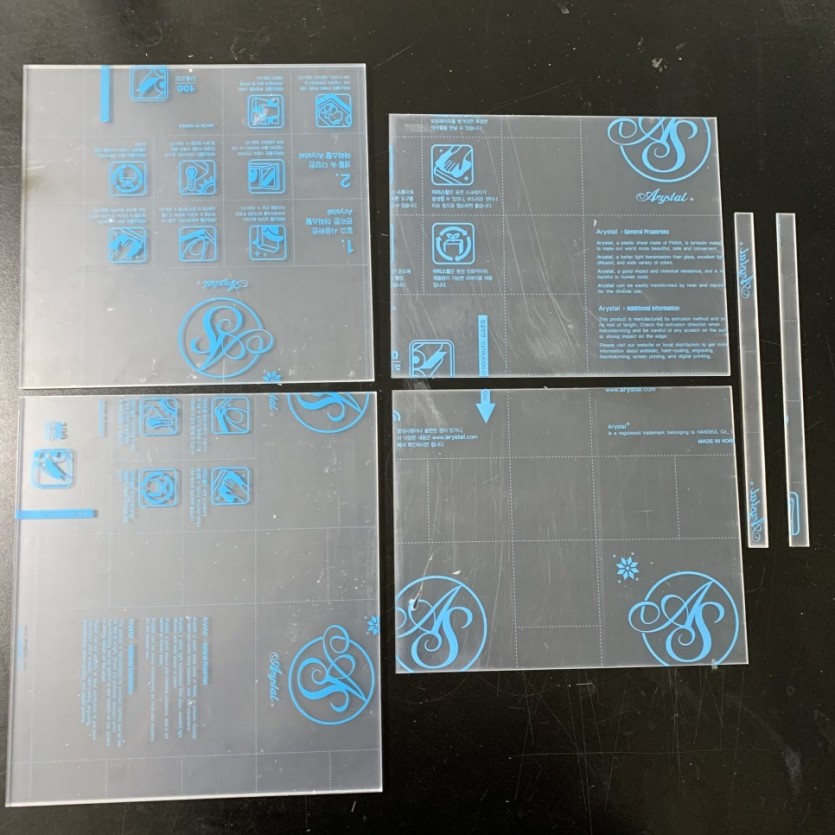

아크릴

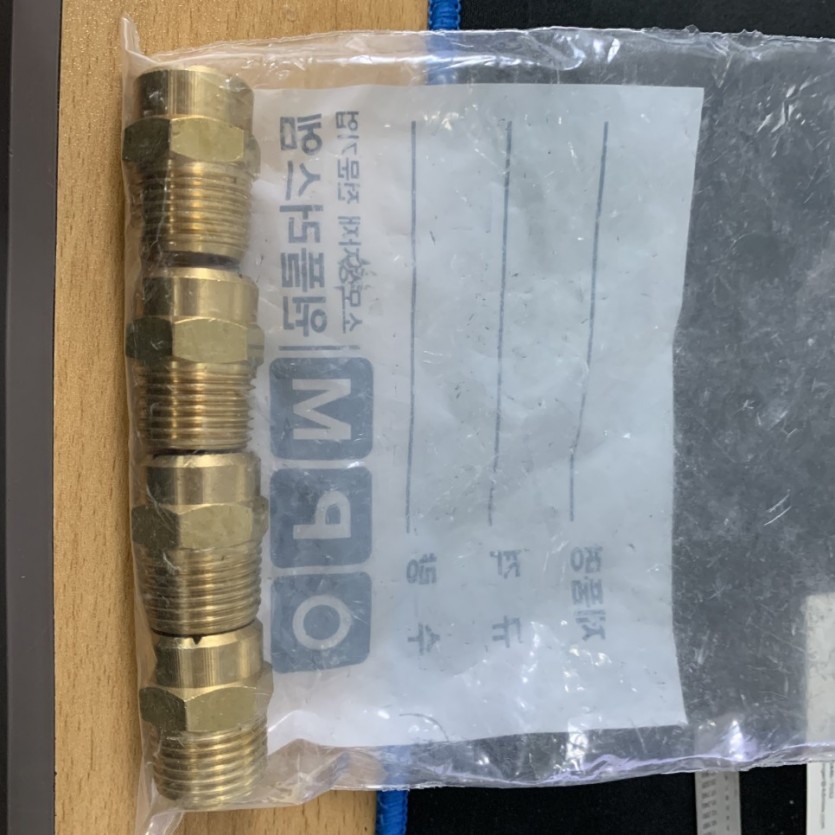

황동 V노즐

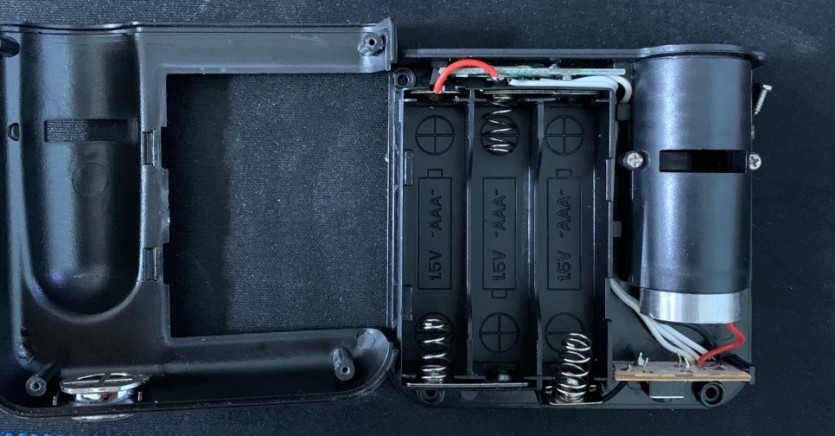

빛 조사장치

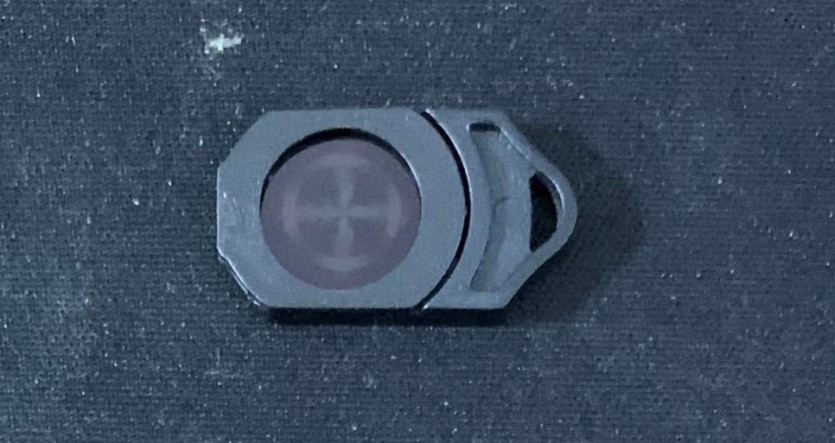

빛 조사장치



우선 보여드릴 것은 빛 조사 장치입니다 !

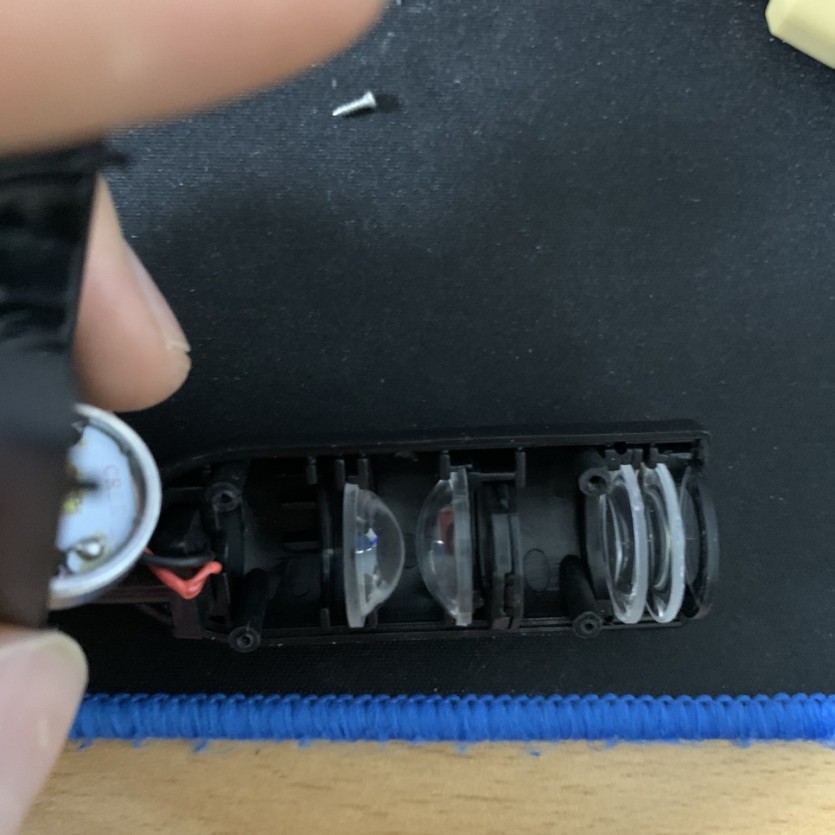

빛 조사 장치의 덮개를 덮고 이미지를 넣은 부품을 홈에 끼운 뒤

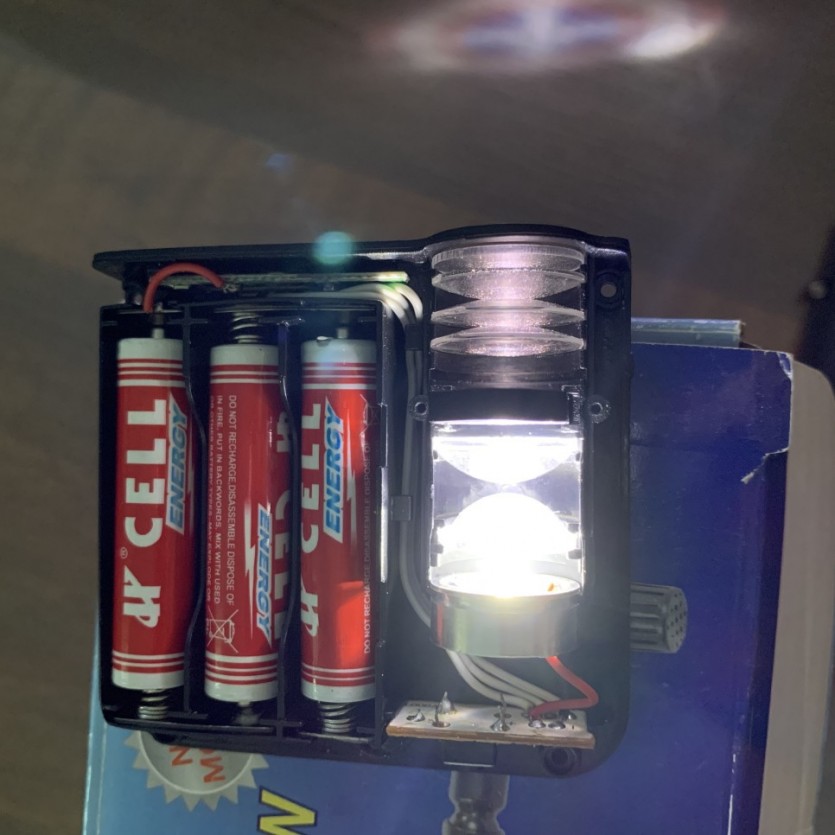

전원을 이용하여 여러 겹 겹쳐 놓은 렌즈에 빛을 조사하여 줄거에요.

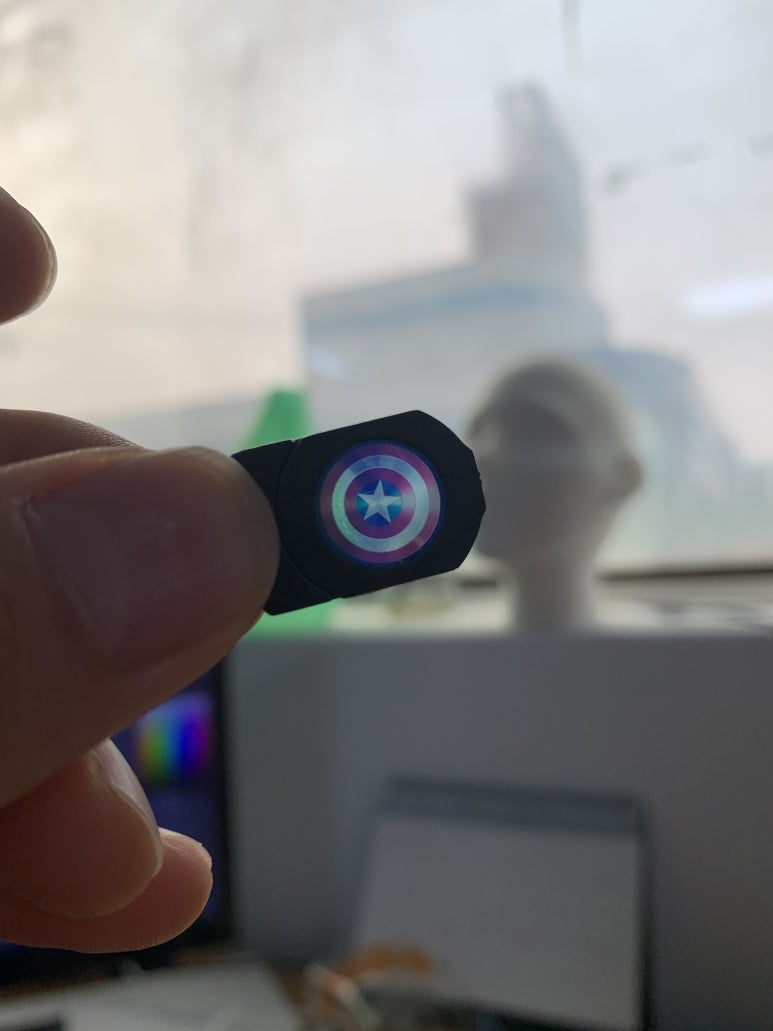

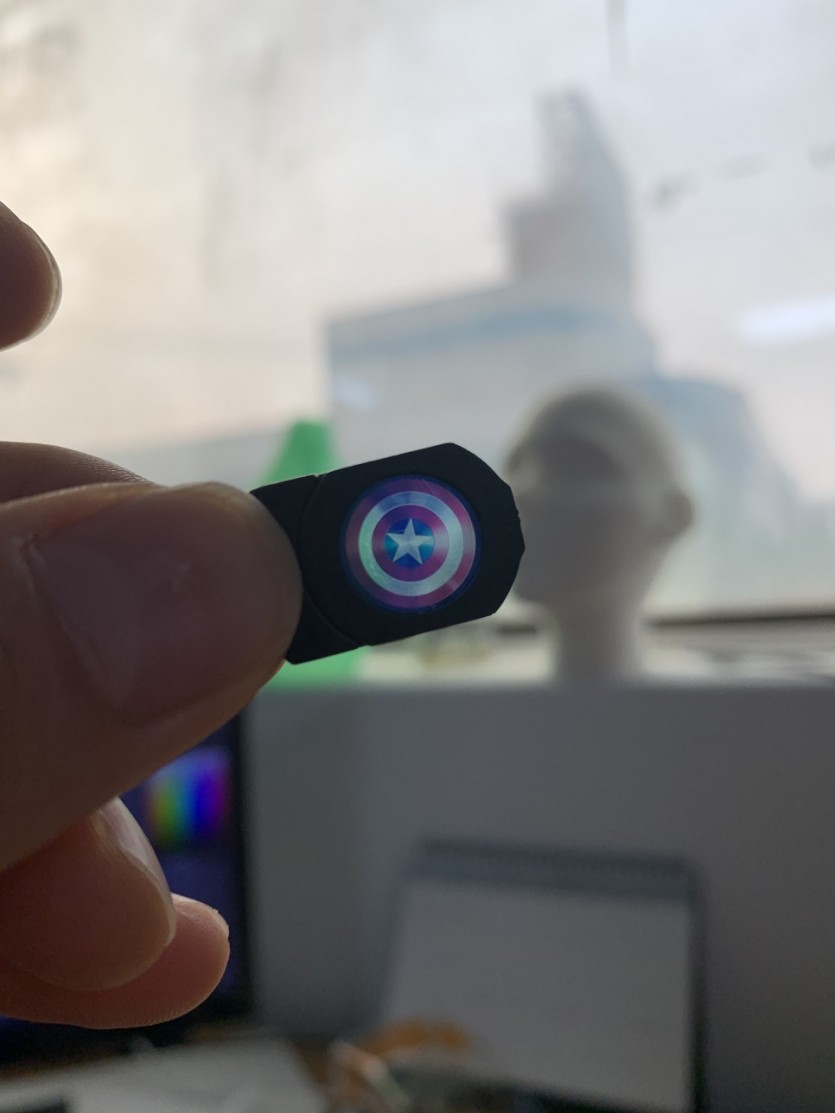

캡틴 아메리카의 방패 이미지를 빛 조사 장치에 넣어 테스트 해줄게요!


2편에서 계속...
